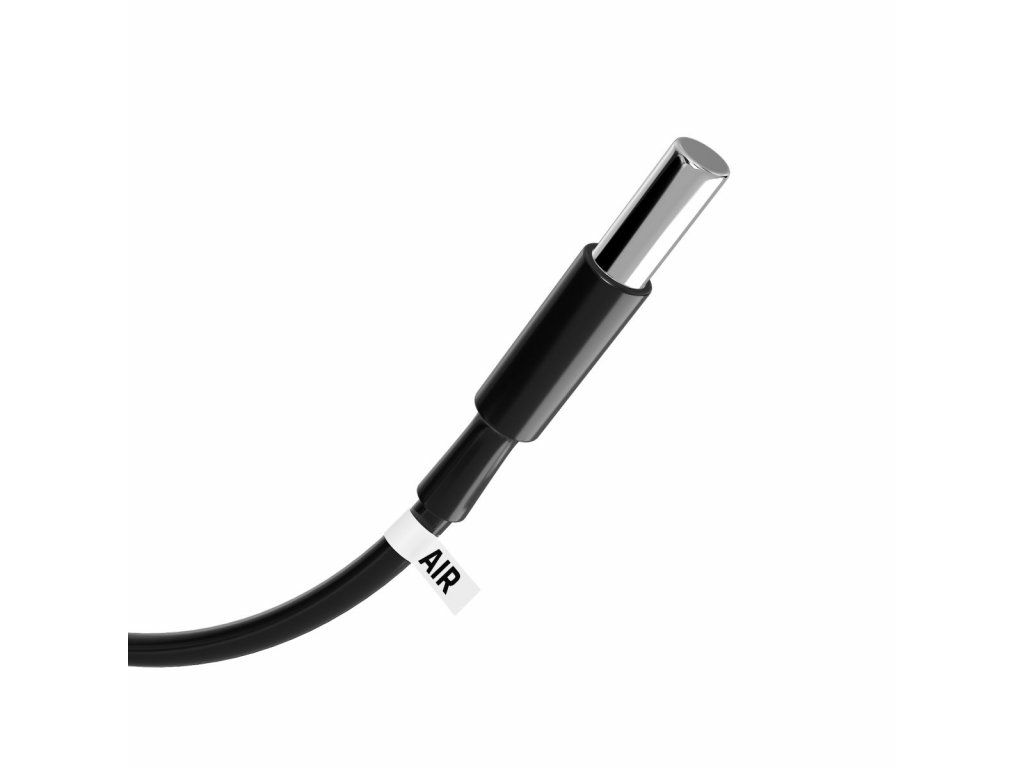

Externí snímač teploty AIR pro HD-T500

Externí teplotní čidlo pro zjišťování teploty vzduchu(prostoru) v podlahovém vytápění s fóliemi a rohožemi Heat Decor.


Externí podlahové čidlo teploty umožňuje termostatu pracovat v režimu AL2 (za předpokladu, že termostat má vstup pro další čidlo.

Provozní režim termostatu:

In- Regulace teploty pomocí interního senzoru.
     Vestavěné čidlo teploty vzduchu řídí pokojovou teplotu, zatímco podlahové čidlo je vypnuté.
     Režim se používá u všech typů elektrického vytápění kromě podlahového vytápění

Ou- Regulace teploty pomocí externího čidla.
       Externí teplotní čidlo NTC monitoruje teplotu podlahy, zatímco pokojové čidlo vzduchu je vypnuté.
       Režim se používá u podlahového vytápění k ovládání pouze teploty podlahy.


Al-  Vestavěné čidlo teploty vzduchu řídí teplotu v místnosti a podlahové čidlo omezuje teplotu podlahy.
      Režim používaný v elektrickém podlahovém vytápění.

Al2- Externí čidlo teploty vzduchu řídí teplotu v místnosti a podlahové čidlo omezuje teplotu podlahy.
       Režim používaný v elektrickém podlahovém vytápění.


       A :  Vlhké prostředí
       B : Suché prostředí

Popis schématu:

1. Termostat Heat Decor
2. Instalační krabice
3. Chránička
4. Teplotní snímač podlahy (FLOOR)
5. Podlahové topení Heat Decor
6. Externí snímač teploty prostoru (AIR)

Popis produktu:

      Typ snímače NTC

      Délka: 3m

Příkladové řešení jak provést instalaci externího čídla:







Schéma zapojení AIR snímače do termostatu HEAT DECOR
