INSTALACE TOPNÉ ROHOŽE

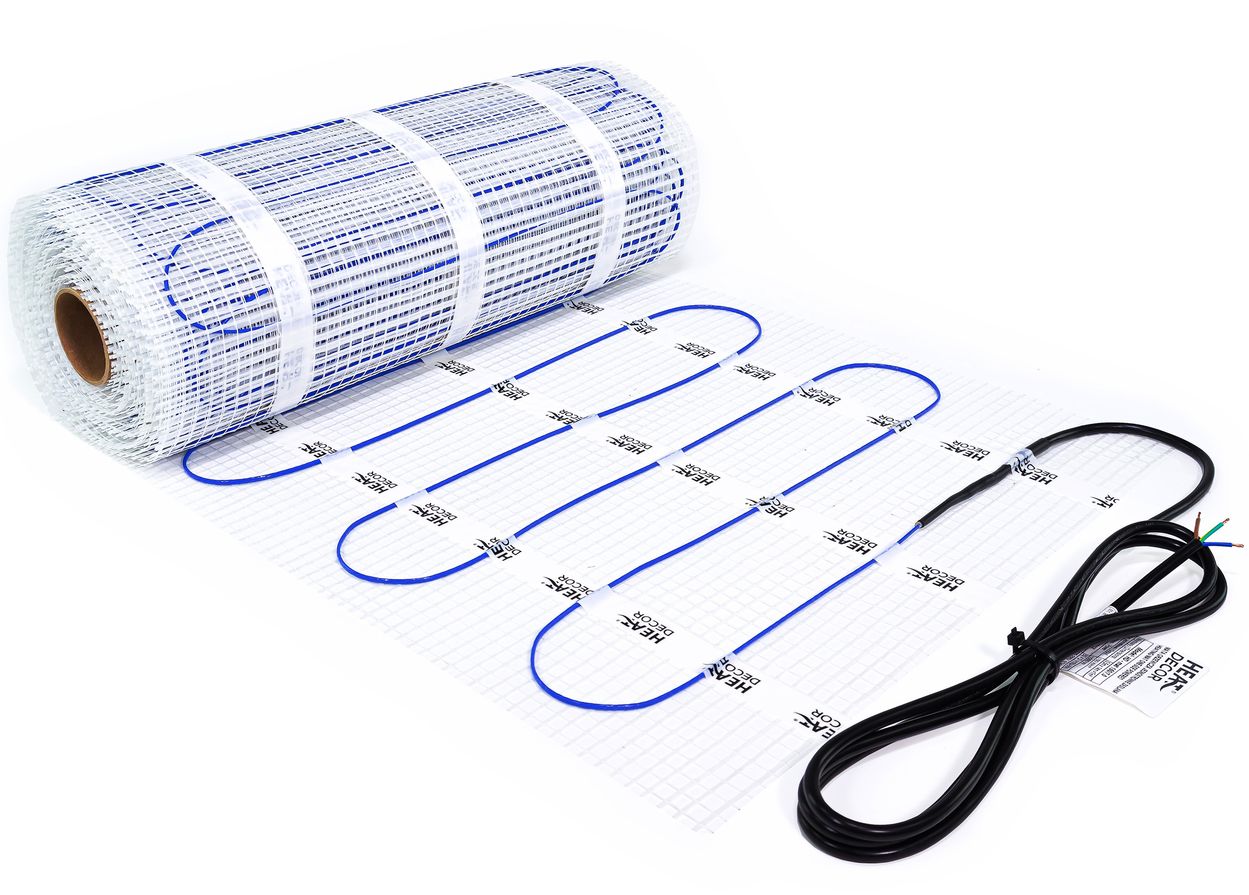

INSTALACE TOPNÉ ROHOŽE HD-mat150
.jpg)
Kompletní návod v češtině na instalaci ke stažení: ZDE
Video návod k instalaci
Kde jsou instalovány topné rohože?
Instalace takové rohože vyžaduje použití flexibilního lepidla nebo samonivelační hmoty
a tyto materiály musí být vhodné pro použití s vytápěním.
Topné rohože jsou zase navrženy tak, aby bezchybně fungovaly pod kamennými, keramickými
obklady a dlažbou.
Podívejme se na schéma jak instalovat topný systém pomocí topné rohože krok za krokem:
1. Keramická, kamenná dlažba
Finální vrstva podlahová krytina vhodná pro elektrické podlahové vytápění
2. Flexibilní lepidlo na dlažby
Druh lepidla volíme s ohledem na konečnou krytinu. Doporučujeme používat plně flexibilní lepidla určená pro podlahové topení.
3. Podlahové teplotní čidlo v chráničce
Toto podlahové čidlo je součásti každého termostatu z naši nabídky a má za účel snímat teplotu podlahy.
Proto toto čidlo umístíme v drážce a chráničce v těsné blízkosti nebo přímo pod topnou rohož.
4. Topná rohož HEAT DECOR
Topnou rohož zapojíme dle schématu do termostatu nebo jiného regulátoru teploty a doporučujeme
aby byla zapojena na zvláštním el.okruhu s použitím proudového chrániče
5. Tepelná izolace podlahy (volitelné)
Pokud vám to celková skladba podlahy dovolí použít tepelnou izolaci pod topnou rohož, můžete použít XPS polystyrénové nebo PIR desky potažené lepidlem o minimální tvrdosti 300 kpa, Někdy nelze použít dodatečnou izolaci kvůli omezené výšce pro zachování stejné výšky podlahy sousední místnosti můžeme použít tenkou a velmi účinnou termoaktivní stěrku AERO-THERM® floor která sníží spotřebu energie až 30%
6. Flexibilní lepidlo na dlažby (s penetraci podkladu)
Doporučujeme používat plně flexibilní lepidla určená pro podlahové topení a penetrační nátěr podkladu pro lepší spojení původního povrchu podlahy s lepidlem.
7. Betonový potěr (původní podlaha)
Rozmístění topné rohože v místnosti
Topnou rohož instalujeme pod dlažbu nebo beton na celou plochu místnosti, s výjimkou trvale zastavěných míst, jako je např. sprchový kout, vana, kuchyňská linka, vestavěné skříně a další nábytek nebo zařízení, která jsou položeny přímo na podlaze a pod nimiž není umožněna volná cirkulace vzduchu. Toto omezení se netýká nábytku na nožičkách.
A. Podlahové čidlo umístěte mezi topnými kabely pod síťku rohože.
B. Změnu směru pokládky topné rohože docílíte nastřižením podkladové sítě ( pozor nesmíte poškodit samotný topný kabel).
C. Udržujte bezpečnou vzdálenost mezi topnou rohoží a vestavěným zařízením, obzvláště to které je v přímém kontaktu s podlahou.
D. Udržujte bezpečnou vzdálenost mezi topnou rohoží a koupelnovým vybavením( vana, WC, sprchový kout, akumulační nádrž apod.)
E. Udržujte bezpečnou vzdálenost topné rohože od zdí.
F. Udržujte bezpečnou vzdálenost mezi topnými kabely(nesmí se křížit a ani dotýkat navzájem)
Jaké lepidlo na dlažbu použít na podlahové vytápění?
Stojí za to se blíže podívat na otázku, které lepidlo na dlaždice bude vhodné pro podlahové vytápění.
Povrch vytvořený pokládkou keramické dlažby, kameniny nebo přírodního kamene má vysoký součinitel tepelné vodivosti, a proto je vhodný pro elektrické podlahové vytápění. Když se však podlaha zahřeje, použitá podlahová krytina může „fungovat“. Lepidlo použité k instalaci podlahové krytiny by proto mělo být vysoce flexibilní. Zabráníte tak jejímu drolení a dlažba se nebude odlepovat od podkladu. Doporučují se lepidla třídy C2S1. Podle značení se jedná o cementové lepidlo se zlepšenými parametry a deformovatelné. Tato poslední vlastnost je důležitá, protože pod vlivem vysoké teploty materiály mění svůj objem. Vrstva spojující dlaždice s podkladem proto musí být deformovatelná a odolná vůči zahřívání.
Jak vidíte, velmi důležitý je druh lepidla na obklady a dlažby používaného pro podlahové vytápění . Důležitá je také tloušťka lepidla na dlažbu pro podlahové vytápění a způsob jeho aplikace. Lepidlo by mělo být aplikováno na podklad a dlaždici, čímž je zajištěno, že prostor mezi dlaždicí a podkladem bude zcela pokryt lepidlem. Díky rovnoměrnému rozložení lepidla či malty nevznikají „prázdná místa“, která by se v budoucnu mohla zaplnit vodou nebo vzduchem, což by nepříznivě ovlivnilo provoz podlahového vytápění. Tloušťka lepidla na dlaždice pro podlahové vytápění by měla být po celé ploše stejná.
Další možností, jak předejít vzniku „prázdných míst“ při instalaci, je zapuštění topné rohože do tenkovrstvé stěrky , která dokonale vyplní prostor kolem topných kabelů. Pokud se však taková vzduchová bublina vytvoří, topná rohož s dvojitou teflonovou izolací a vícepramenným kabelem – jako je HD-rohož – zůstane účinná .
Jak správně lepit? Po položení topné rohože naneste pružnou lepicí maltu rovnoměrně pomocí plastového hladítka. Topné kabely je také potřeba pečlivě přelepit páskou. Uzavřenou topnou rohož necháme 24 hodin schnout . Po 24 hodinách znovu zkontrolujte odolnost podložky.
Je také vhodné připomenout, že pro aplikaci jsou vhodné pouze plastové stěrky, protože kovové mohou poškodit izolaci topného kabelu. Při lepení je také dobré karimatku chránit před poškozením, např. pomocí silné lepenky nebo polystyrenových desek.
.jpg)
Topné rohože se ve většině případů používají jako přídavné topení nebo ke splnění komfortní role teplé podlahy. Optimální pokrytí místnosti topnou rohoží jako základním topným systémem je cca 70 % celé plochy. Tento typ krytiny topné rohože umožňuje rovnoměrné rozložení teploty po celé místnosti.
Menší pokrytí podlahy topnou rohoží je přípustné v budovách a místnostech s velmi dobrou tepelnou izolací, kde je nízká potřeba tepla. Topnou rohož však doporučujeme pokládat po celé ploše místnosti i v budovách a místnostech s velmi nízkou potřebou tepla. Rovnoměrná topná plocha je pohodlnější. Chůze po rovnoměrně teplé podlaze je příjemnější a pohodlnější. Pokud je podlaha nerovnoměrně pokryta topnou rohoží, mohou se vyskytnout místa, kde budeme pociťovat nepohodlí při chůzi kvůli rozdílům v teplotě podlahy.
V případě nových domů může být alternativním řešením topné rohože topná fólie pod potěr.
Teplota podlahy v podlahovém vytápění by neměla překročit následující teploty:
- 28 °C v místnostech jako je obývací pokoj, kuchyň, ložnice a chodba
- 34 °C v sociálních zařízeních, jako jsou koupelny a toalety
Výhody podlahového vytápění s topnými rohožemi pod dlažbu
Elektrické podlahové vytápění pod dlažbu ve formě topných rohoží má mnoho významných výhod. Mezi nejdůležitější patří:
- přímé vytápění
- rychlá a snadná montáž
- bezporuchový systém vytápění
- příjemně teplá podlaha
- bezpečnost používání
- možnost tvarování topné rohože do specifické topné plochy a vzoru
- přímé vytápění přímo do místnosti
- přesná regulace teploty místnosti a podlahy
- schopnost vytápět vybrané místnosti v preferovaných časech
- odpadá nutnost ročního servisu topného systému a dalších nákladů
- žádné vyčnívající radiátory na stěnách
- topný systém snižuje konvekci, což má pozitivní vliv na alergiky
- možnost dálkového ovládání teploty
- Nulové emise CO2 – vytápění připravené na zelenou budoucnost
Topná podložka – výkon a odolnost
Podlahová topná rohož je napájena ze sítě 230 V a generuje výkon 150 W na m2 plochy . Díky tomu se dokáže zahřát na vysoké teploty. Aby nedošlo k poškození, jsou topné kabely pokryty dvojitou vrstvou teflonu, která zabraňuje lokálnímu přehřívání instalace. Tato pevnost je dále umocněna vícepramennou strukturou topného kabelu, díky čemuž je odolnější vůči mikronapětím spojeným s teplotními rozdíly po jeho délce. To vše činí výrobek extrémně odolným i při výrazných teplotních výkyvech a bude sloužit se stejnou účinností desítky let. Zploštělý a velmi tenký kabel (2×3 mm) také snižuje náklady na samotnou instalaci, která vyžaduje méně pružné lepidlo nebo samonivelační hmotu. Rohože podlahového vytápění spolu s vrchní vrstvou podlahy tvoří akumulační topný systém.
Výhodou, kterou oceňuje mnoho zákazníků, je jednoduchost montáže, kterou lze snadno provést svépomocí bez chyb. Přesnost instalace má klíčový vliv na životnost topné rohože. Elektrické připojení však musí provést elektrikář s platnou kvalifikací. Topná podložka pod obklady Heat Decor je špičkový výrobek, přizpůsobený povrchu místnosti, napájený z jedné strany, dostupný v setu s termostatem a montážním příslušenstvím. Vyhřívané podlahové rohože Heat Decor jsou vyrobeny z kvalitních materiálů a vztahuje se na ně čtvrtstoletí záruka – poskytují jistotu provozu na mnohonásobně delší dobu. Heat Decor je znakem nejvyšší kvality elektrického vytápění.
Prohlédněte si námi vyráběné topné rohože – navštivte naši prodejnu . Poskytujeme záruku 25 let!
